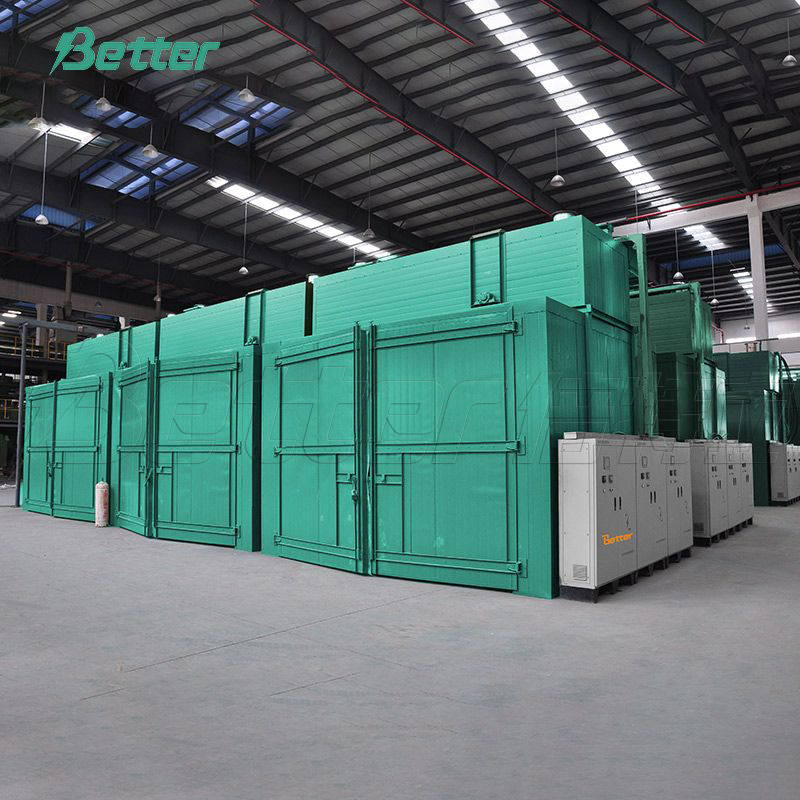

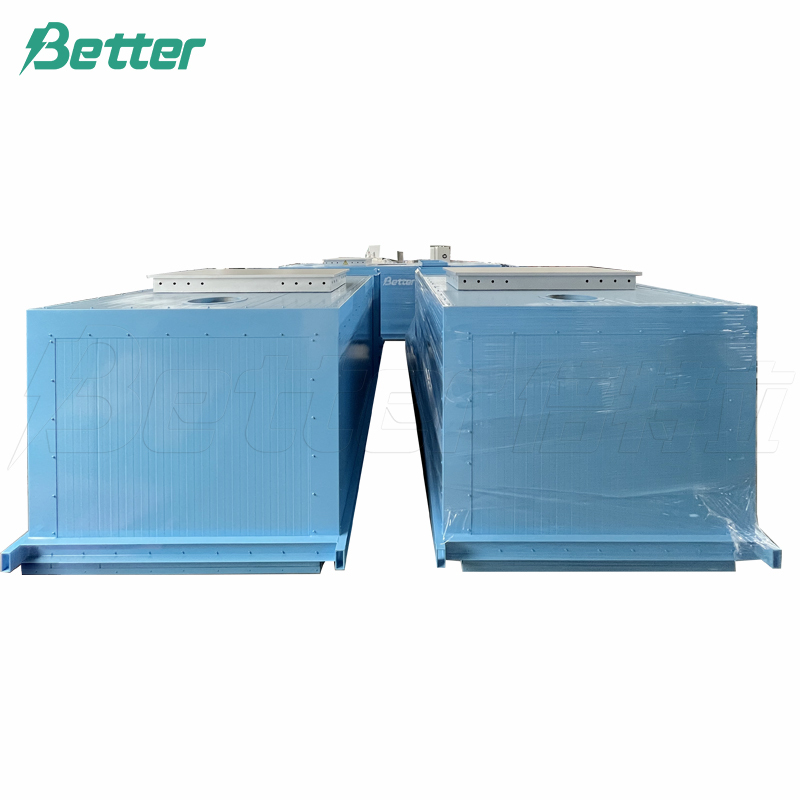

камера за втвърдяване и сушене на батерийни пластини
Тази камера интегрира втвърдяване и сушене, с ПЛК и сензорен екран за управление на 20 предварително запаметени набора от параметри на процеса (до 10 сегмента всеки). Тя разполага с двойно овлажняване (атомизирана вода/пара), 3D разпределение на въздуха чрез честотно модулирани вентилатори и нагревателни тръби от неръждаема стомана. С прецизен контрол (температура ±1℃, влажност ±2% относителна влажност), алармени функции и издръжливи вътрешни стени от неръждаема стомана, тя осигурява равномерно втвърдяване/сушене и постоянно качество на плочите.
- BETTER
- КИТАЙ
- информация
- видео
Състав

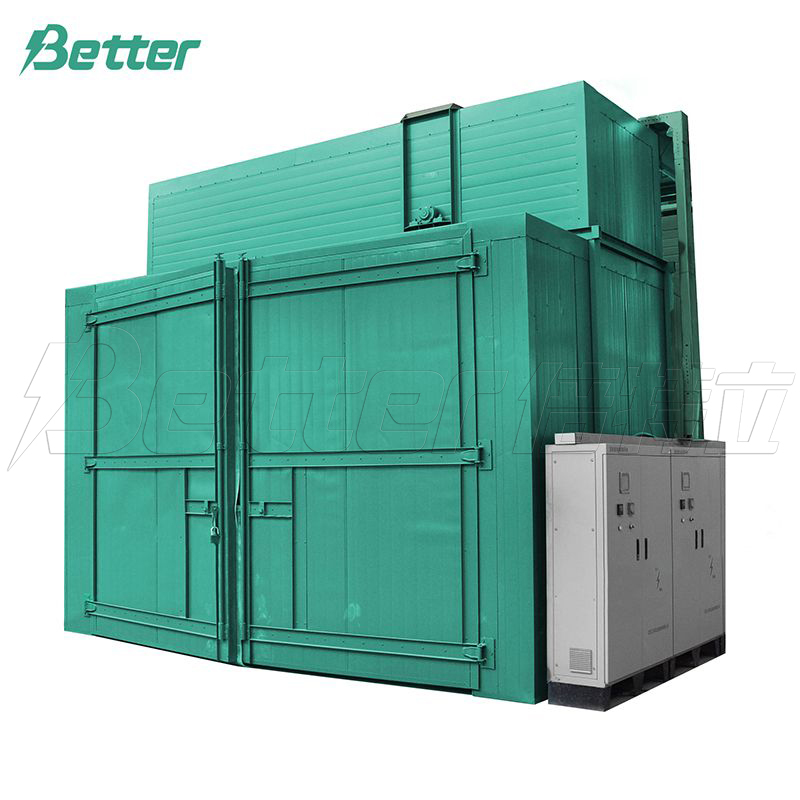

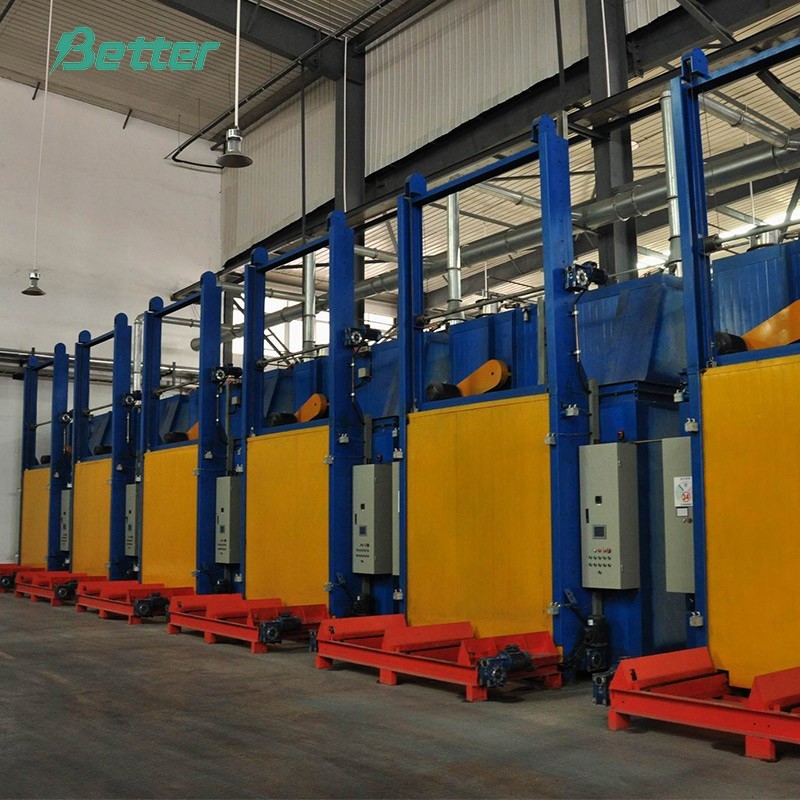

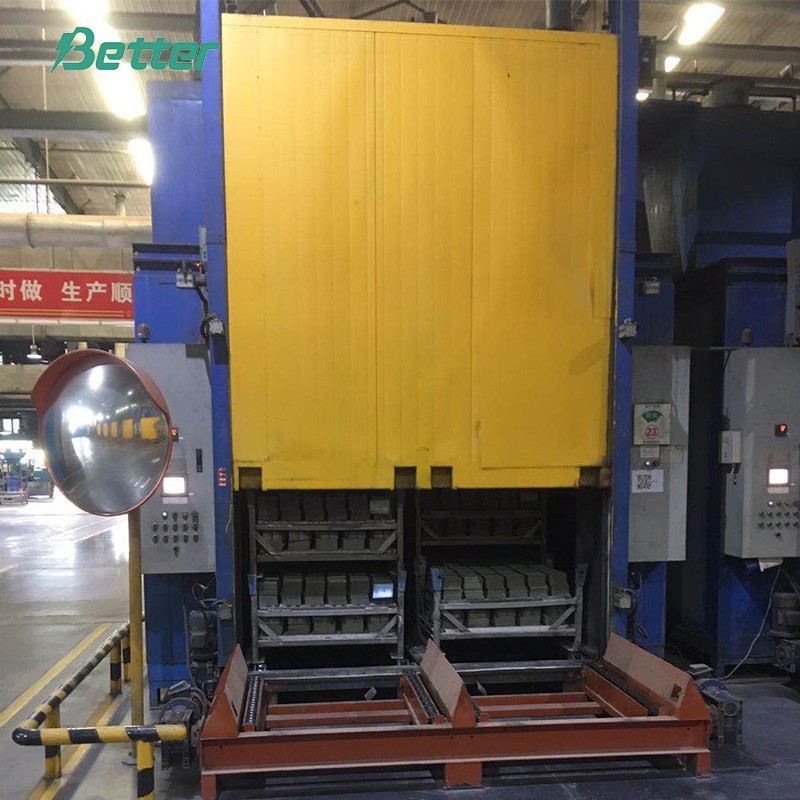

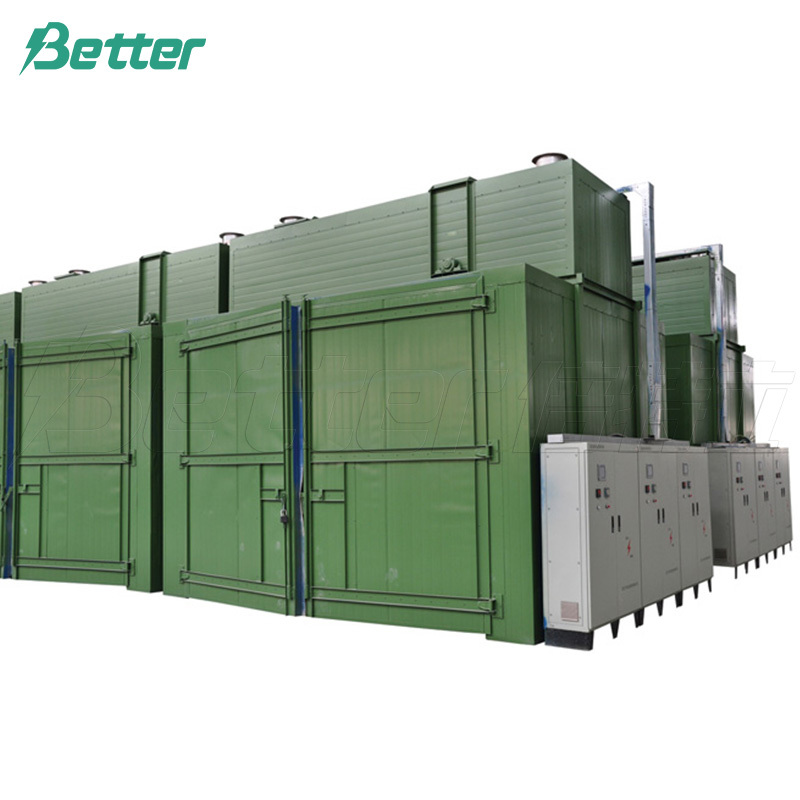

Оборудването се състои от главен шкаф, спомагателна камера, устройство за повдигаща се врата, хост контролер и шкаф за системно управление и др.
Сред спомагателните камери е оборудвана с:
Система за циркулация на горещ въздух
Отоплителна система
Овлажняваща система
Система за управление за измерване на температура и влажност
Система за всмукване и изпускане на въздух
Техническо изпълнение
1. Процесът на втвърдяване и сушене може да се извърши едновременно, но може и независимо.
2. Внесеният преобразувател на температура и влажност е устойчив на висока температура, против замъгляване, прахоустойчив и с дълъг експлоатационен живот.
3. ПЛК управление, контролен панел със сензорен екран, с програмируеми функции, може да съдържа предварително 20 различни набора от параметри на процеса, всеки от които се състои от до 10 сегмента, максимално време за изпълнение 999 минути.
4. Два начина на овлажняване: атомизирана вода и пръскане с пара, които могат да се превключват автоматично според действителната температура или специфичните изисквания на потребителя.
5. Системата за циркулиращ въздух използва триизмерни методи за разпределение на въздуха;
Изберете барабанен вентилатор с ниска скорост и честотна модулация и специализиран вентилатор за намаляване на влагата. Влагата и температурата ще бъдат равномерни в цялата камера за втвърдяване. След изсъхване и втвърдяване, физичните и химичните показатели на плочите са с добра консистенция.
Отклонение на температурата: 1,5°C, отклонение на влажността 3% относителна влажност.
6. Електрическо отопление: Използвайте отоплителни тръби от неръждаема стомана, температурата на нагряване може да се контролира чрез контролиране на работната честота на нагряване, което е лесно за управление и с висока прецизност. Материалът е неръждаема стомана, с дълъг експлоатационен живот.
7. С функция за аларма за неизправност във вентилаторната верига, превишаване на температурата, откриване на налягане. С три режима на аларма - звуково, светлинно и текстово известие - и напомняне на оператора как да се справи с неизправността.

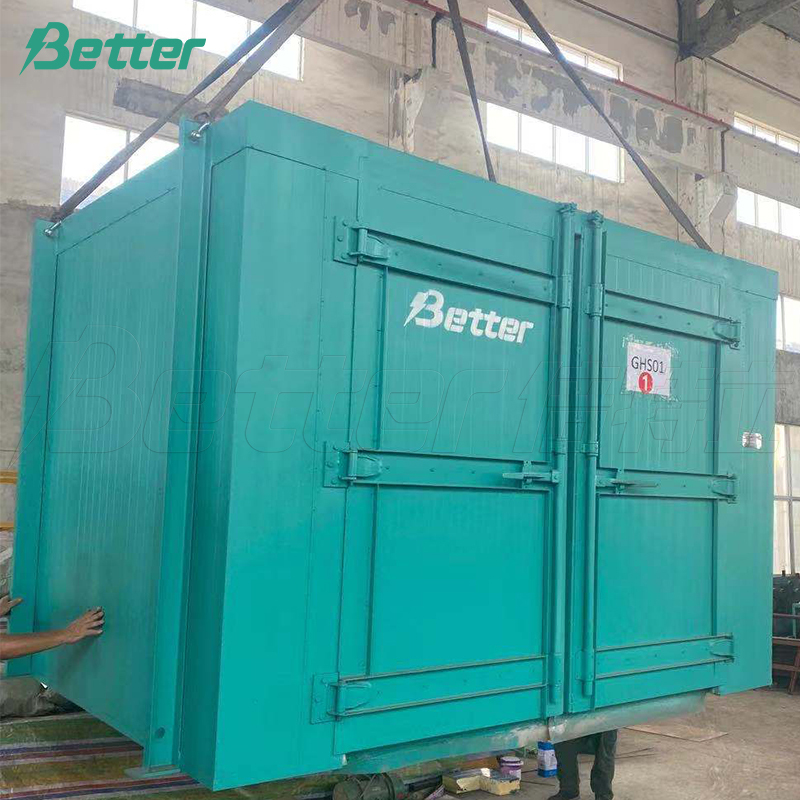

8. Камера за втвърдяване: вътрешната стена е изработена от неръждаема стомана, външната е цветна плоча, а сандвичът е от полиуретан за запазване на топлината.
9. Независим комплект атомизираща камера, гарантиращ, че капките няма да се разпръснат върху чинията.
Технически параметри
1. Диапазон на управление
Етап на втвърдяване: Температура: от стайна температура до 75°C, Влажност: над 95°C
Етап на сушене: Температура: от стайна температура до 80, Влажност: под 10
2. Точност на контрола
Температура: зададена стойност +1
Влажност при втвърдяване: стойност на настройката +2-ДХ
3. Коефициент на конверсия на процеса
Температура: 3 минути Влажност: 2…ДХ / 3 минути
4. Устройство за тестване на счупване
Когато нагревателят е повреден и не може да продължи да нагрява, системата ще алармира и ще покаже, че нагревателят е повреден и не може да нагрява.
Устройство за тестване на ток: когато твърдотелното реле има късо съединение и продължава да се нагрява, тестовото устройство ще алармира и ще покаже, че твърдотелното реле е повредено, и ще спре да се нагрява.
