Система за пречистване на оловен прах

Системата за пречистване на оловен прах се прилага за пречистване на оловен прах в процеса на производство на батерии.

  • BETTER
  • КИТАЙ
  • информация

Система за пречистване на оловен прах


1. Име на оборудването:

DMC импулсен прахоуловител + CHL тип филтърна касета Прахоуловител + Високоефективен прахоуловител


2. Състав на оборудването

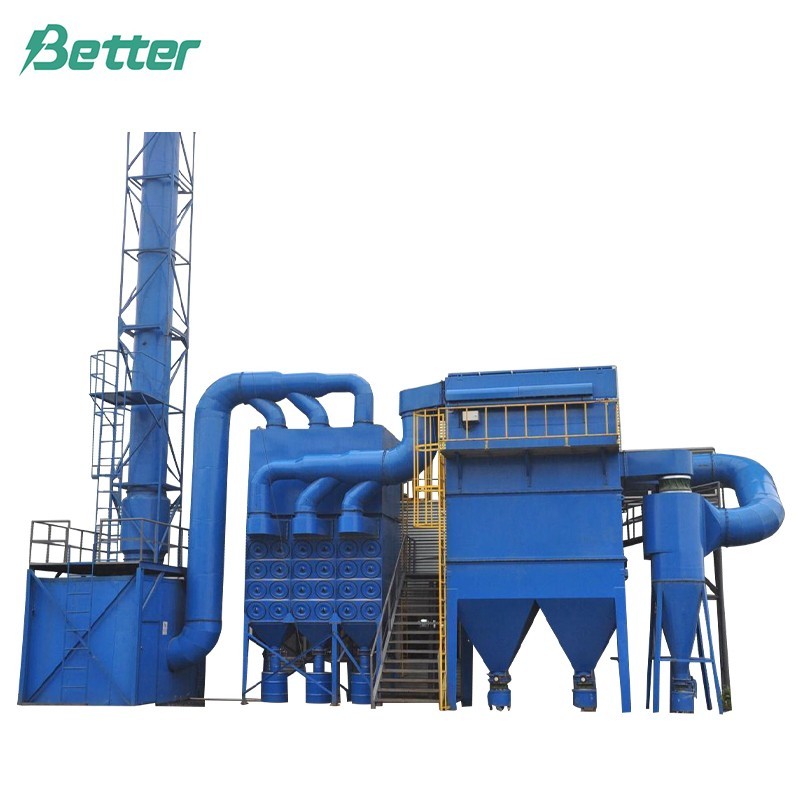

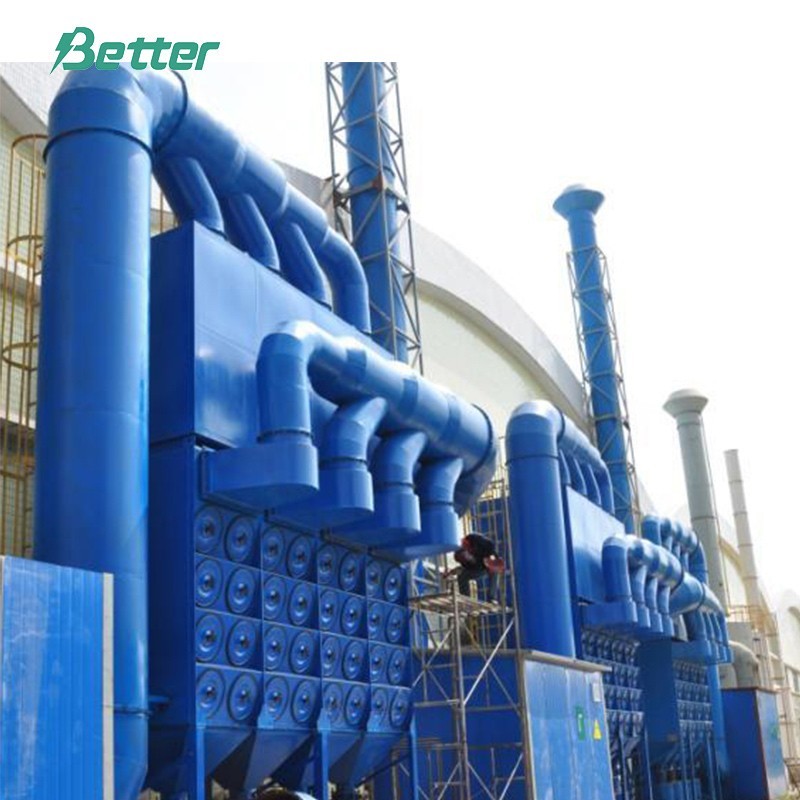

Цялата система се състои от вентилационни канали, DMC импулсен колектор за прах, колектор за прах с филтърна касета, високоефективен колектор за прах, вентилатор и електрически шкаф и др.

Функцията на вентилационния канал е да осигури вентилация на въздушния поток.

Функцията на прахоуловителя е: отделяне на прашния въздух, чистият въздух след обработка ще бъде изсмукан от вентилатора и изхвърлен от комина.

Функция на вентилатора: вентилаторът е точно като сърцето на системата, източникът на енергия за циркулационния въздушен поток; вентилаторът е поставен зад колектора за прах, което ще предпази работното колело от въздействието на високоскоростни и неподредени прахови частици, подобрявайки експлоатационния живот и намалявайки обратното налягане, осигурявайки нормална дългосрочна работа. Оловният прах ще бъде интегриран в прахоуловителя, а обработеният въздух ще бъде изхвърлен от комина през вентилатора.


3. Принцип на работа на оборудването

3.1 Метод на лечение

Зоната за рязане и четкане на плочата ще генерира оловен прах. Ние приемаме колектора за прах с филтърна касета, площта на филтъра е 3~5 пъти по-голяма от нормалния ръкавен филтър и прецизността на филтъра може да достигне до 0,5 хм. Това е главно повърхностно филтриране, без да навлиза във филтърния материал. Чрез пръскане с импулсен електромагнитен клапан, той гарантира, че експлоатационният живот на филтърния патрон ще бъде повече от една година.

3.2 Принцип на работа

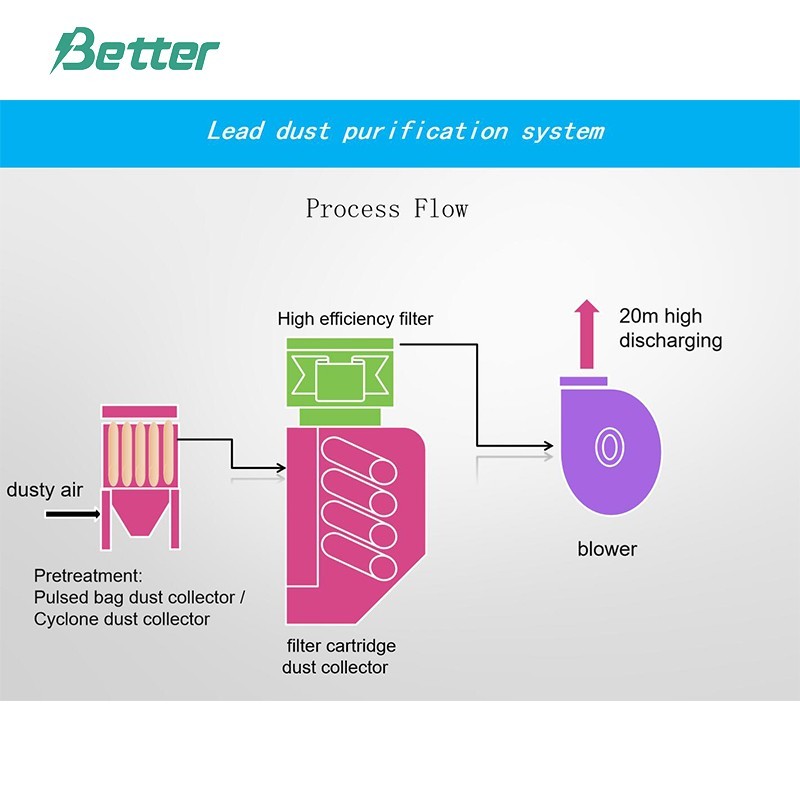

Чрез вентилатора прашният въздух ще влезе в импулсния прахоуловител на DMC, с центробежната сила искрата и прахът във въздуха ще бъдат отстранени. След това въздухът ще влезе в прахоуловителя на филтърния патрон от горния вход за въздух, прахът и въздухът ще бъдат разделени чрез всички видове ефектни функции от филтърния патрон, прахът ще бъде адсорбиран върху филтърните торбички и въздухът ще се издигне нагоре към горната част през тръбата на Вентури. С течение на времето все повече и повече прах ще се натрупва върху филтърните торби, съпротивлението на филтърния патрон ще се увеличи, по-малко количество въздух ще може да премине през филтърния патрон. За да се гарантира, че колекторът за прах работи добре, импулсният контролер ще изпрати инструкции за задействане на всички контролни клапани по ред, импулсните клапани ще бъдат отворени. Сгъстеният въздух във въздушните възглавници ще бъде изпръскан към съответните филтърни патрони през тръбата на Вентури от всички отвори на пръскащите тръби. С незабавната обратна функция от въздушния поток, прахът от повърхността на филтърните патрони ще бъде отстранен, филтърните патрони постигат регенерация. Изпуснатият прах ще падне в бункера за прах и ще бъде изхвърлен извън прахоуловителя през системата за изхвърляне на прах.

3.3 Емисионна система

  Коминът е висок 15 м от земята, оборудван с отвор за изпитване φ80, който ще бъде затворен по време на обикновено време.

3.4 Система за събиране на прах

Долната част на колектора за прах се състои от бункер за прах, дроселна клапа и кофа за прах. В зависимост от количеството прах във всяка станция, отворете дроселната клапа в дъното на бункера за прах на редовни интервали, така че прахът да падне в кофата за прах, преместете кофата за прах към станцията за обработка на твърди отпадъци.

3.6 Емисионен стандарт

Съгласно стандарта на 《Интегрирания стандарт за емисии на замърсители на въздуха》 GB16297-1996, изискването трябва да бъде:

Замърсител

Височина на разтоварване

Макс. допустима концентрация на емисии

Олово и неговите съединения

15м

0,50 мг/m3



4. Предимства на наклонен прахоуловител на филтърна касета

4.1 Приема наклонено разпределение, следователно ефектът на синхронно отстраняване на прах по време на работа е добър.

4.2 Във входния отвор за прах има плоча за блокиране на прах с функция на буфер и устойчивост на износване, предпазваща филтърната касета от директен високоскоростен удар на прах, следователно удължава експлоатационния живот на филтърната касета.

4.3 При инсталация тип чекмедже с наклон от 150° филтърният патрон може лесно да се смени. В прахоуловителя има предавателна част, работата по поддръжката ще бъде намалена наполовина. За генерализиран прах филтърната касета може да се използва дългосрочно без смяна, спестявайки време и много разходи за поддръжка в сравнение с филтърната торба.

4.4 Комбинация от модули, капацитетът може да се променя по всяко време.

4.5 Капацитетът може да бъде увеличен чрез добавяне на прахоуловител, без много модификации на оригиналния прахоуловител.

4.6 Чрез използването на филтърния патрон, плътността на подреждането на филтърния материал е голяма, вътре в малкия обем има голяма филтрационна площ, филтриращата площ е 3~5 пъти по-голяма от нормалната филтърна торба, следователно скоростта на филтриране и съпротивлението на системата са намалени. , текущите разходи също са намалени, което спестява енергия. Ниската скорост на филтриране също така намалява разрушителното въздействие на потока върху филтърния материал, което удължава живота на филтърния патрон.

4.7 Ключовият компонент (като импулсен клапан), който влияе на основната производителност, приема известна марка, експлоатационният живот на неговата мембрана (износваща се част) е повече от 1 милион пъти.


5. Параметър на оборудването

5.1 Вентилатор

Обем на въздуха: 30,000m3/h Статично налягане: 3,400Pa Мощност: 55KW Количество: 1 бр.



5.2 DMC импулсен прахоуловител

Модел: DMC-120-IV Обем на въздуха: 30 000m3/h Скорост на филтриране: 2-3m/мин Брой филтърни торби: 120 бр. Филтърна площ: 156m2   Тип на филтъра: Φ 120 × 4000 мм Материал на филтърната торба: 650 g / m2 Иглен филц с висока якост и ниска разтегливост Ефективност на отстраняване на прах: 99% Устойчивост на оборудването: 1000 - 1500 татко Налягане на сгъстен въздух: 0,5 до 0,7 MPa Материал: A3 стомана Количество: 1 бр.

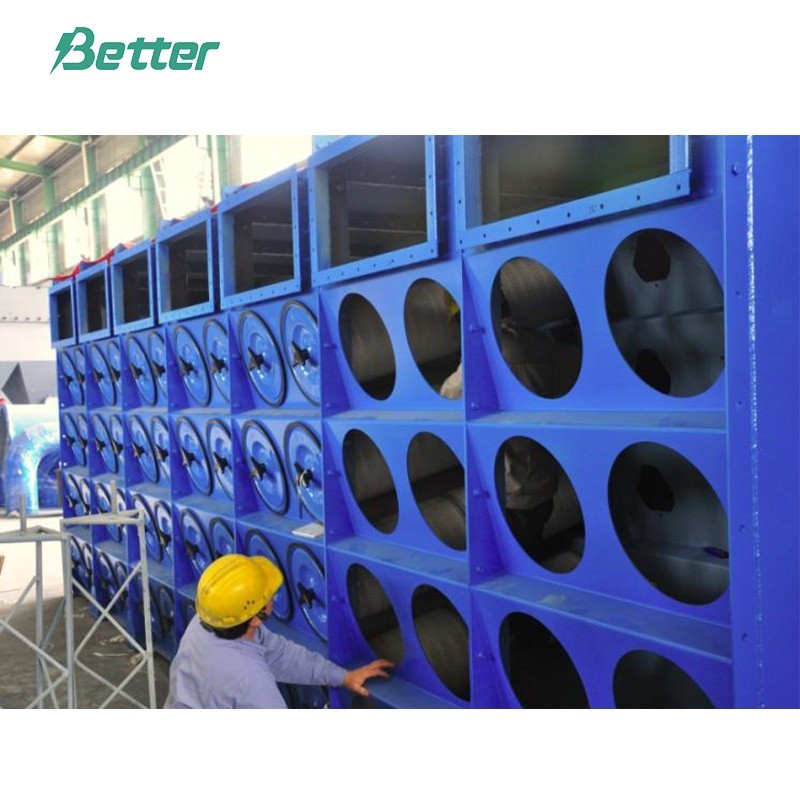

5.3 CHL прахоуловител с наклонен филтърен патрон

Модел: CHL-3-48 Обем на въздуха: Q=30,00m3/H Скорост на филтриране: 0.85m/мин

Брой филтърни патрони: 48бр. Филтрираща площ: 624m2

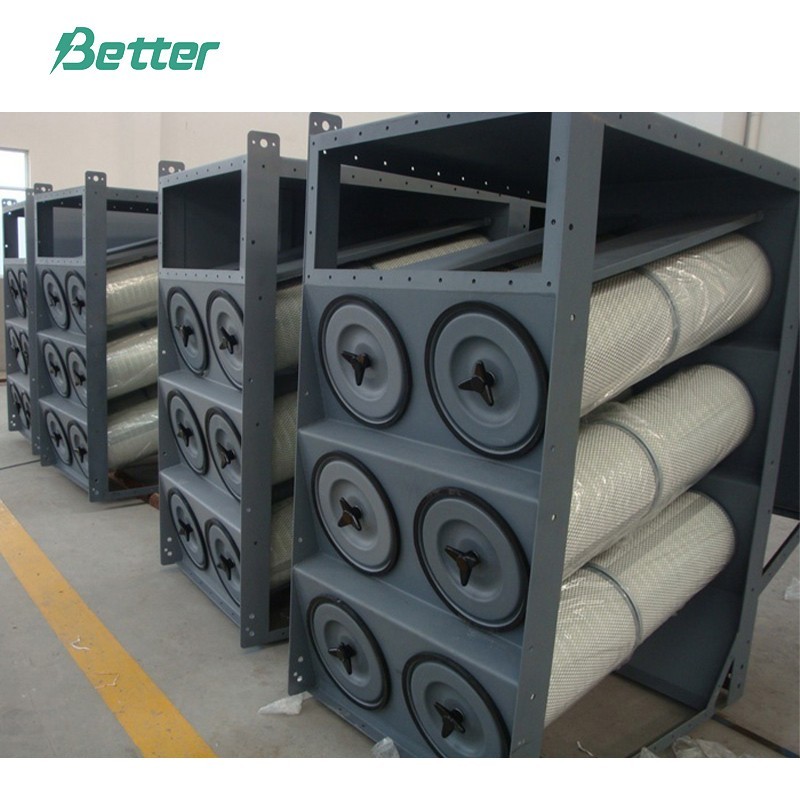

Модел на филтърната касета: Φ350*660 мм Материал: HV филтърен материал

  Ефективност на прахоулавяне: 99,97% Съпротивление на оборудването: 1000-1500Pa Количество: 1 бр.



5.4 Високоефективен прахоуловител

  Модел: GX-30 Обем на въздуха: 30 000m3/h Скорост на филтриране: 0,85m/мин Бр. ефективни филтриращи елементи: 12 бр Филтърен материал: вносни високоефективни стъклени влакна Високоефективен филтърен елемент Размер: 610 мм × 610 мм × 290 мм Височина Ниво на филтъра: ≧99,99%@0,3 хм



5.5 Комин

   15м височина от земята, фиксиран със защитна рамка; Оборудван с независима платформа за откриване и порт за откриване; Диаметър: Φ900mm Материал: А3 стомана Количество: 1бр
